车用碳纤维复合材料性能

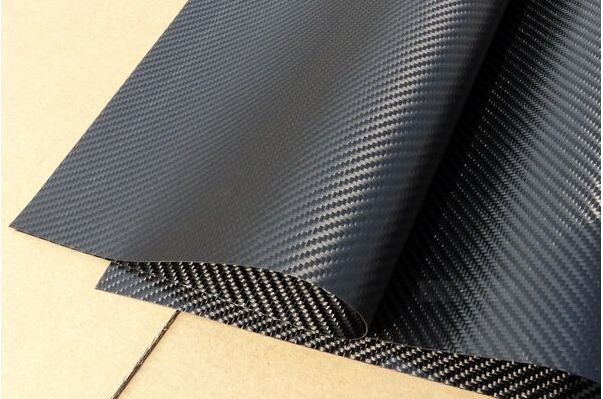

碳纤维复合材料(CFRP)具有高强度、高刚度、高断裂韧性、耐腐蚀、高阻尼等特点,可大幅提高汽车服役寿命、燃油效率和安全舒适性,已被公认为汽车工业领域最理想的轻量化材料。但由于传统复合材料成型工艺来源于品种多、批量小、高成本生产的航空工业,为了满足车用CFRP 对高效率、低成本、规模化、自动化制造技术的迫切需求,国际主流车企结合车身部件设计灵活、厚薄不均、复杂程度地不同的具体特点,开发了众多差异化的新型快速成型工艺,以实现最小碳纤维用量下最大程度地发挥复合材料功效的目的。



本文通过与高强钢、铝合金、镁合金等其他先进轻质材料的对比,介绍了碳纤维复合材料在使用性能上的多样化特点及显著优势;并结合车用碳纤维复合材料部件典型应用案例,分析了当前最具发展潜力的差异化快速成型工艺。



碳纤维增强树脂基复合材料具有轻质高强、高断裂韧性、耐腐蚀、可设计性强、易成型、减振阻尼性能好等一系列优点,既能够满足部件刚强度、轻量化的设计要求,在车辆安全性上也具有明显优势。目前,CFRP已成为继高强钢、铝合金、镁合金、工程塑料和玻璃纤维复合材料后汽车工业领域最流行、最具发展潜力的轻量化新材料。



1 车用CFRP性能



从目前国内外轻量化材料的现状和发展趋势来看,尽管高强钢仍是现阶段应用最普遍、最成熟的汽车轻量化材料,暂时不会被取代,铝合金、镁合金、工程塑料及GFRP等的应用也呈现逐渐增长的趋势,但CFRP在轻质高强高模、抗冲击性、减震隔音性能、耐蚀性等方面所具有的显著优势是其他材料不可比拟的。



1.1轻质高强高模



CFRP由碳纤维增强相与树脂基体组成,具有轻质、高强、高模的特点。其密度为1.5~2g/cm3,约为高强钢的1/4、铝合金的2/3,与GFRP、镁合金相当。



根据统计,在不改变部件外形、结构和功能的前提下,采用不同的轻量化材料,铝合金、镁合金部件分别比高强钢部件减重40%和49%,准各向同性CFRP和单向织物CFRP的减重百分比则可达到52%和76%。可见,CFRP的减重效果显著,如果结合优化结构设计方案,则可获得更好的轻量化效果。



CFRP的拉伸强度和拉伸模量受到纤维种类、用量、形态、铺层方式以及树脂等多方面因素的影响,表现不一而足。整体上讲,拉伸强度、拉伸模量,特别是比强度和比模量都比金属材料显著提高,是CFRP的核心性能优势。



CFRP的比强度、比模量比合金材料高出数倍,表现突出。特别是连续纤维CFRP,由于力学性能的各向异性特点突出,沿纤维方向强度最大,而垂直于纤维方向强度最小,属薄弱环节。因此,需要根据承载特性对纤维取向进行特别设计。



1.2耐冲击性好且断裂韧性高



CFRP的高强度、高刚度特点也决定了在造成相同程度的变形甚至断裂破坏时,CFRP部件能够比其他材料部件从外界吸收更多的能量。CFRP碰撞过程中的能量吸收率是钢和铝合金的4~5倍,即CFRP具有更高的断裂韧性。一些跑车的最前端的吸能区采用CFRP尖塔式溃缩柱,其由无数根碳纤维束编织而成,不仅具有极高的强度,而且当承受正面撞击时,CFRP溃缩柱能够通过破碎成无数细小碎片的方式吸收大量撞击能量,提高了车辆的安全性。



同时,这种破坏形式类似于钢化玻璃,能够有效避免大尺寸CFRP部件可能对人体造成的致命性伤害,进一步提高了乘坐安全性。另外,CFRP部件在柱式撞击和侧面撞击中,即使局部承受较重的点式力量也不会凹陷,同样表现出了较高的碰撞安全性和结构可靠性。而同为复合材料的GFRP部件,由于模量较低、耐疲劳性能较差、吸能性不强等因素,安全性不够理想。



1.3 减振降噪性能



汽车行驶过程中噪声来源复杂,根据来源不同,最主要的4种噪声分别是车身结构噪声、轮胎噪声(胎噪)、发动机噪声(机噪)和气动噪声。因此,为提升乘坐舒适性,从汽车部件的角度来讲,一方面要减少部件自身及部件间的振动,另一方面要实现对外部噪声的有效隔离。材料的自振频率与其比模量的平方根成正比,CFRP具有较高的比模量,因此材料本身的自振频率也相对较高;而车身各部位的振动模态与部件结构、材料性能和连接摩擦等都有密切关系。



汽车车身各部位的模态数均在40~90Hz,避开了动力总成的频率段20~28Hz,有效减少了部件的振动,降低了车身结构噪声。同时,CFRP中树脂高分子链的粘弹性与纤维-树脂界面间的相互作用也表现出了明显的阻尼效应,使材料更有效地吸收振动能量,振动迅速衰减。对比相同尺寸、相同形状的铝合科技导报中金梁和碳纤维复合材料梁的振动测试结果,前者需要9s停止振动,而后者只需2.5s。



优异的阻尼特性使各种噪声被更好的隔绝在外,实现了对噪声的有效屏蔽。当然,CFRP部件表现出的阻尼特性有着非常复杂的机理,车辆减振降噪也是一个浩大的系统工程,需要材料选择、结构设计、车体密封等多方面的相互配合。



1.4耐腐蚀性能



铝合金表面在使用时能够形成一层致密的氧化物薄膜,使其相比于高强钢和镁合金具有更强的耐腐蚀性。因此许多情况下,暴露在大气中的铝合金不需要进行表面处理就可以使用,而高强钢和镁合金需要进行喷漆、电镀等表面防护。但是铝合金的耐电化学腐蚀能力较差,耐酸性不如钢。可以说,传统的轻量化合金材料的耐腐蚀性各有长短,都不是全能型材料。



而CFRP具有优异的耐海水、耐盐雾、耐机械摩擦等耐候性能,及耐酸碱、耐有机溶剂、耐工业废气等耐化学介质性性能,能够胜任酸雨、盐雾等恶劣气候及大气污染条件下的服役环境。CFRP较传统的轻量化金属材料具有更为优异的耐腐蚀性能,这也是选择碳纤维复合材料制造车身覆盖件的重要考虑。



除此之外,也要考虑碳纤维复合材料中的高聚物可以在紫外线的作用下,吸收光量子,而引发氧对材料表面基体树脂的破坏作用,即发生光氧老化;在可见光和红外线的作用下,高聚物也可以吸收能量而放热,促进氧化反应的进行,即发生热养老化。因此,有必要通过改善树脂基体耐候性、表面涂漆、粘贴保护膜等方式对CFRP进行保护。



2 车用CFRP快速成型工艺



传统汽车工业采用钢板、铝合金板材制造零部件时,冲压生产线每分钟可冲压零部件10~14个,8h产能可以达到6000个,制造高效快速。而传统的CFRP成型工艺来源于多品种、小批量、高成本生产的航空航天军工领域,其普遍采用热压罐等小规模生产技术,一个常规环氧类CFRP部件的完整固化周期通常大于4 h,实施周期长、生产效率低,无法满足车用CFRP对高效率、低成本、规模化、自动化制造技术的迫切需求。



因此,为实现最小碳纤维用量下最大程度发挥CFRP功效的目的,国际主流车企结合车身部件设计灵活、厚薄不均、复杂程度不同的具体特点,在原有常规复合材料成型工艺基础上重点开发了众多差异化的新型快速成型工艺。



目前,汽车工业领域最具应用潜力的CFRP成型工艺包括快速RTM 成型工艺、预浸料快速模压成型工艺、片状模塑料和长纤维增强热塑性树脂复合材料等。



2.1快速RTM成型工艺



RTM成型工艺是最主要的液体模塑成型技术,它成型周期短、制品纤维含量高、表面光洁度好、尺寸精度高。由于无需使用预浸料和热压罐,RTM工艺成本相对较低,在航空工业领域,被广泛应用于生产大型结构件。但传统RTM工艺从纤维铺放、树脂注入、浸渍、固化,到最终脱模,总时长在2h以上,难以满足现代汽车工业对快速制造技术的需求。因此,快速RTM技术不仅是目前大型复杂结构CFRP部件一体化成型的首选,也是未来车用CFRP成型工艺的发展方向。高压RTM是通过增大注射压力提升注射速度的有效方法。



采用该工艺注射压力能够达到几千兆帕,保证了较高的合模速度和压制速度,大大缩短部件成型时间,提高了工艺效能。同时,增大压力能够促使树脂快速充满模腔,提高纤维树脂浸润度,减少树脂注射次数,促进空气排出,降低成品孔隙率,从而实现卓越的表面性能。如同时选择注入低黏度树脂体系或低黏度反应性混合物料体系,注射速度能够进一步提高;通过高压计量技术对反应物料进行精确计量,也能够缩短注射时间。



另外,由于CFRP制品结构和性能可设计性强,当HP-RTM应用于大型复杂结构部件的制造时优势更加明显,不仅可以在5min以内实现部件的一体化成型,而且能够大幅减少零部件和紧固件数量,简化连接和装配,极大减少了生产过程的能源消耗,降低了生产成本。



汽车车身的CFRP 部件大量采用HP-RTM技术生产,工厂为每台3000 t液压机配备2台HP-RTM注射单元,当自动化生产线将碳纤维预制件准确放入钢模并闭模后,HP-RTM单元可以借助高压向模具中注入树脂,并在5 min内完成环氧树脂的固化[9]。HP-RTM技术的使用使CFRP零部件数量比传统的金属零部件数量减少了2/3,仅约为150个。



2.2 PCM成型工艺



模压成型是将冲压后的CFRP半成品预先放入模具,然后加热加压使其成型固化的成型方式。其中,热压前的成型坯料是能否实现快速制造的关键。



近年来,预浸料因具有精确的纤维、树脂配比而被越来越广泛的应用。而PCM成型工艺作为一种理想的CFRP罐外热压工艺,不仅能够大幅缩短成型周期、提高生产效率,具有制品尺寸精度高、表面光洁度好、生产成本相对较低、容易实现复杂结构件的一次成型等特点,同时,由于制品内纤维取向性好,因此制品的强度、刚度相对较高,已成为车用CFRP的重要成型工艺。





快速固化PCM 成型工艺,采用60kP330和50kWCF这2种大丝束碳纤维的预浸料,希望得到与小丝束CFRP类似的良好加工性、优异力学性能及高产能。PCM工艺应用到了汽车后备箱门的制造上,重量仅为铝合金产品的1/2,而成型周期缩短到约10min,可用于CFRP汽车部件的量产。



热塑性CFRP预浸料快速热压成型工艺,实现了连续纤维纱/织物薄膜叠层熔融预浸工艺的连续化作业,用于奇瑞汽车某车型保险杠的量产,成型效率达到每小时8件,产品质量满足安全碰撞标准。



2.3 其他成型工艺



RTM成型工艺对模具制造精度要求高、模具制作周期长且价格较高,而预浸料的材料加工、运输成本较高,模具的成本也不低,因此这2种成型工艺前期投入较大。因此,其他的复合材料成型工艺,如片状模塑料模压成型工艺、长碳纤维增强热塑性材料注塑成型工艺也得到了较为广泛的应用。



2.4 SMC模压成型工艺



SMC由树脂糊浸渍纤维或短切纤维毡,两面覆盖聚乙烯薄膜而制成的片状模压料,属于预浸毡料范围。SMC成型效率高、产品的表面光洁度好、外形尺寸稳定性好,且成型周期短、成本低,适合大批量生产,适合生产截面变化不太大的薄壁制品,在GFRP汽车部件生产领域已得到广泛应用。



目前,在车用CFRP成型工艺方面,SMC主要用于片状短切纤维复合材料的生产,由于纤维的非连续性,制品强度不高,且强度具有面内各向同性特点。而碳纤维在树脂糊中的润湿性是SMC工艺面临的重要课题,通过对碳纤维进行必要的表面处理,并采用适当的润湿分散剂能够有效提高碳纤维在树脂糊中的润湿性和均匀性。碳纤维SMC也在汽车工业领域获得了不少应用。CFRP主要用于车门和风挡结构的制造。



车的风挡强度较原有车型有较大提升。新型车门在重量下降的前提下强度有所提升,车门下垂量得到了很好的控制。



很多制造商也开展了SMC方面的大量研究,并将CFRP应用于尾门、新能源车电池箱盖、发动机罩、后顶盖、前机舱盖等汽车外覆盖件上。
